Description

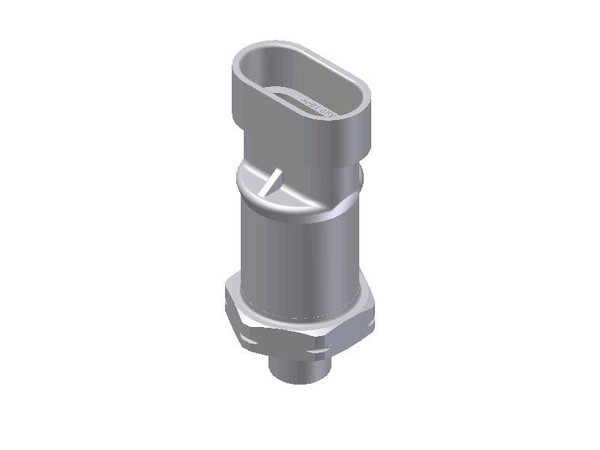

Product name: Pressure transmitter, Type: MBS 1250, Pressure range [psi]: 0.00 - 145.04, Pressure range [bar]: 0.00 - 10.00, Pressure connection size: 1/8-27, Pressure connection type: NPT, Electrical connection size: 3 pin, Electrical connection: AMP SuperSeal
Product details
| Gross weight | 0.06 kg |
| Net weight | 0.06 kg |
| EAN | 5702428445023 |
| Gross weight | 0.06 kg |
| Net weight | 0.06 kg |
| EAN | 5702428445023 |
| + output | Pin 1 |
| + supply | Pin 3 |
| - common | Pin 2 |
| Accuracy, typical +/- FS [%] | 0.5 % |
| Ambient temperature range [°C] [Max] | 125 °C |
| Ambient temperature range [°C] [Min] | -40 °C |
| Ambient temperature range [°F] [Max] | 257 °F |
| Ambient temperature range [°F] [Min] | -40 °F |
| Burst pressure [bar] | 400 bar |
| Burst pressure [psig] | 5800 psig |
| Compensated temp. range [°C] [Max] | 125 °C |
| Compensated temp. range [°C] [Min] | -40 °C |
| Compensated temp. range [°F] [Max] | 257 °F |
| Compensated temp. range [°F] [Min] | -40 °F |
| Electrical conn. comments | 1.5 series, Sn coated |
| Electrical conn. Male/Female | Male |
| Electrical connection | AMP SuperSeal |
| Electrical connection size | 3 pin |
| Enclosure rating IP | IP67 |
| Medium temperature range [°C] [Max] | 125 °C |
| Medium temperature range [°C] [Min] | -40 °C |
| Medium temperature range [°F] [Max] | 257 °F |
| Medium temperature range [°F] [Min] | -40 °F |
| Output signal | Ratio metric |
| Overload pressure max. [bar] | 30 bar |
| Overload pressure max. [psig] | 435 psig |
| Packing format | Industrial pack |
| Pressure connection HEX [mm] | 22 mm |
| Pressure connection size | 1/8-27 |
| Pressure connection standard | ANSI/ASME B1.20.1 |
| Pressure connection type | NPT |
| Pressure Male/Female | Male |
| Pressure range [bar] [Max] | 10 bar |
| Pressure range [bar] [Min] | 0 bar |
| Pressure range [psi] [Max] | 145.04 psi |
| Pressure range [psi] [Min] | 0 psi |
| Pressure unit reference | Gauge (relative) |
| Product group | Sensors |
| Product name | Pressure transmitter |
| Pulse-snubber | Yes |
| Quantity per packing format | 50 pc |
| Ratiometric [V] [Max] | 4.5 V |
| Ratiometric [V] [Min] | 0.5 V |
| Response time max. [ms] | 1 ms |
| Specification key | MBS 1250-2016-C4AC02 |
| Supply voltage [V] DC [Max] | 5.5 V |
| Supply voltage [V] DC [Min] | 4.5 V |
| Type | MBS 1250 |
| + output | Pin 1 |
| + supply | Pin 3 |
| - common | Pin 2 |
| Accuracy, typical +/- FS [%] | 0.5 % |
| Ambient temperature range [°C] [Max] | 125 °C |
| Ambient temperature range [°C] [Min] | -40 °C |
| Ambient temperature range [°F] [Max] | 257 °F |
| Ambient temperature range [°F] [Min] | -40 °F |
| Burst pressure [bar] | 400 bar |
| Burst pressure [psig] | 5800 psig |
| Compensated temp. range [°C] [Max] | 125 °C |
| Compensated temp. range [°C] [Min] | -40 °C |
| Compensated temp. range [°F] [Max] | 257 °F |
| Compensated temp. range [°F] [Min] | -40 °F |
| Electrical conn. comments | 1.5 series, Sn coated |
| Electrical conn. Male/Female | Male |
| Electrical connection | AMP SuperSeal |
| Electrical connection size | 3 pin |
| Enclosure rating IP | IP67 |
| Medium temperature range [°C] [Max] | 125 °C |
| Medium temperature range [°C] [Min] | -40 °C |
| Medium temperature range [°F] [Max] | 257 °F |
| Medium temperature range [°F] [Min] | -40 °F |
| Output signal | Ratio metric |
| Overload pressure max. [bar] | 30 bar |
| Overload pressure max. [psig] | 435 psig |
| Packing format | Industrial pack |
| Pressure connection HEX [mm] | 22 mm |
| Pressure connection size | 1/8-27 |
| Pressure connection standard | ANSI/ASME B1.20.1 |
| Pressure connection type | NPT |
| Pressure Male/Female | Male |
| Pressure range [bar] [Max] | 10 bar |
| Pressure range [bar] [Min] | 0 bar |
| Pressure range [psi] [Max] | 145.04 psi |
| Pressure range [psi] [Min] | 0 psi |
| Pressure unit reference | Gauge (relative) |
| Product group | Sensors |
| Product name | Pressure transmitter |
| Pulse-snubber | Yes |
| Quantity per packing format | 50 pc |
| Ratiometric [V] [Max] | 4.5 V |
| Ratiometric [V] [Min] | 0.5 V |
| Response time max. [ms] | 1 ms |
| Specification key | MBS 1250-2016-C4AC02 |
| Supply voltage [V] DC [Max] | 5.5 V |
| Supply voltage [V] DC [Min] | 4.5 V |
| Type | MBS 1250 |
