Description

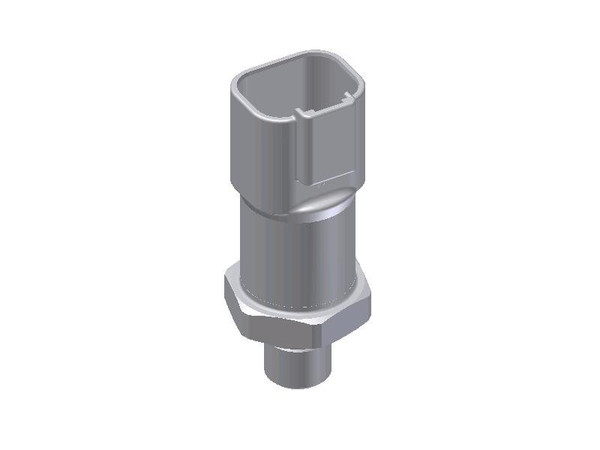

Product name: Pressure transmitter, Type: MBS 1200, Pressure range [psi]: 0.00 - 725.19, Pressure range [bar]: 0.00 - 50.00, Pressure connection size: 7/16-20, Pressure connection type: UNF, Output signal [V]: 1.0000 - 5.0000, Electrical connection size: 4 pin, Electrical connection: Deutsch
Product details
| Gross weight | 0.07 kg |
| Net weight | 0.05 kg |
| EAN | 5702428894869 |
| Gross weight | 0.07 kg |
| Net weight | 0.05 kg |
| EAN | 5702428894869 |
| + output | Pin 4 |
| + supply | Pin 2 |
| - common | Pin 1 |
| Accuracy, typical +/- FS [%] | 0.5 % |
| Ambient temperature range [°C] [Max] | 125 °C |
| Ambient temperature range [°C] [Min] | -40 °C |
| Ambient temperature range [°F] [Max] | 257 °F |
| Ambient temperature range [°F] [Min] | -40 °F |
| Burst pressure [bar] | 800 bar |
| Burst pressure [psig] | 12000 psig |
| Compensated temp. range [°C] [Max] | 125 °C |
| Compensated temp. range [°C] [Min] | -40 °C |
| Compensated temp. range [°F] [Max] | 257 °F |
| Compensated temp. range [°F] [Min] | -40 °F |
| Electrical conn. comments | Au coated |
| Electrical conn. Male/Female | Male |
| Electrical connection | Deutsch |
| Electrical connection size | 4 pin |
| Enclosure rating IP | IP67 |
| Identical product | 063G1958 |
| Medium temperature range [°C] [Max] | 125 °C |
| Medium temperature range [°C] [Min] | -40 °C |
| Medium temperature range [°F] [Max] | 257 °F |
| Medium temperature range [°F] [Min] | -40 °F |
| Output signal | Voltage |
| Output signal [V] [Max] | 5 V |
| Output signal [V] [Min] | 1 V |
| Overload pressure max. [bar] | 120 bar |
| Overload pressure max. [psig] | 1800 psig |
| Packing format | Industrial pack |
| Pressure connection HEX [mm] | 22 mm |
| Pressure connection notes | Schräder defator ( deep ) |
| Pressure connection size | 7/16-20 |
| Pressure connection standard | SAE J1926/2 |
| Pressure connection type | UNF |
| Pressure Male/Female | Female |
| Pressure range [bar] [Max] | 50 bar |
| Pressure range [bar] [Min] | 0 bar |
| Pressure range [psi] [Max] | 725.19 psi |
| Pressure range [psi] [Min] | 0 psi |
| Pressure unit reference | Gauge (relative) |
| Product group | Sensors |
| Product name | Pressure transmitter |
| Pulse-snubber | No |
| Quantity per packing format | 50 pc |
| Response time max. [ms] | 1 ms |
| Specification key | MBS 1200-2713-C3BF08 |
| Supply voltage [V] DC [Max] | 30 V |
| Supply voltage [V] DC [Min] | 8 V |
| Type | MBS 1200 |
| + output | Pin 4 |
| + supply | Pin 2 |
| - common | Pin 1 |
| Accuracy, typical +/- FS [%] | 0.5 % |
| Ambient temperature range [°C] [Max] | 125 °C |
| Ambient temperature range [°C] [Min] | -40 °C |
| Ambient temperature range [°F] [Max] | 257 °F |
| Ambient temperature range [°F] [Min] | -40 °F |
| Burst pressure [bar] | 800 bar |
| Burst pressure [psig] | 12000 psig |
| Compensated temp. range [°C] [Max] | 125 °C |
| Compensated temp. range [°C] [Min] | -40 °C |
| Compensated temp. range [°F] [Max] | 257 °F |
| Compensated temp. range [°F] [Min] | -40 °F |
| Electrical conn. comments | Au coated |
| Electrical conn. Male/Female | Male |
| Electrical connection | Deutsch |
| Electrical connection size | 4 pin |
| Enclosure rating IP | IP67 |
| Identical product | 063G1958 |
| Medium temperature range [°C] [Max] | 125 °C |
| Medium temperature range [°C] [Min] | -40 °C |
| Medium temperature range [°F] [Max] | 257 °F |
| Medium temperature range [°F] [Min] | -40 °F |
| Output signal | Voltage |
| Output signal [V] [Max] | 5 V |
| Output signal [V] [Min] | 1 V |
| Overload pressure max. [bar] | 120 bar |
| Overload pressure max. [psig] | 1800 psig |
| Packing format | Industrial pack |
| Pressure connection HEX [mm] | 22 mm |
| Pressure connection notes | Schräder defator ( deep ) |
| Pressure connection size | 7/16-20 |
| Pressure connection standard | SAE J1926/2 |
| Pressure connection type | UNF |
| Pressure Male/Female | Female |
| Pressure range [bar] [Max] | 50 bar |
| Pressure range [bar] [Min] | 0 bar |
| Pressure range [psi] [Max] | 725.19 psi |
| Pressure range [psi] [Min] | 0 psi |
| Pressure unit reference | Gauge (relative) |
| Product group | Sensors |
| Product name | Pressure transmitter |
| Pulse-snubber | No |
| Quantity per packing format | 50 pc |
| Response time max. [ms] | 1 ms |
| Specification key | MBS 1200-2713-C3BF08 |
| Supply voltage [V] DC [Max] | 30 V |
| Supply voltage [V] DC [Min] | 8 V |
| Type | MBS 1200 |
